系統介紹：

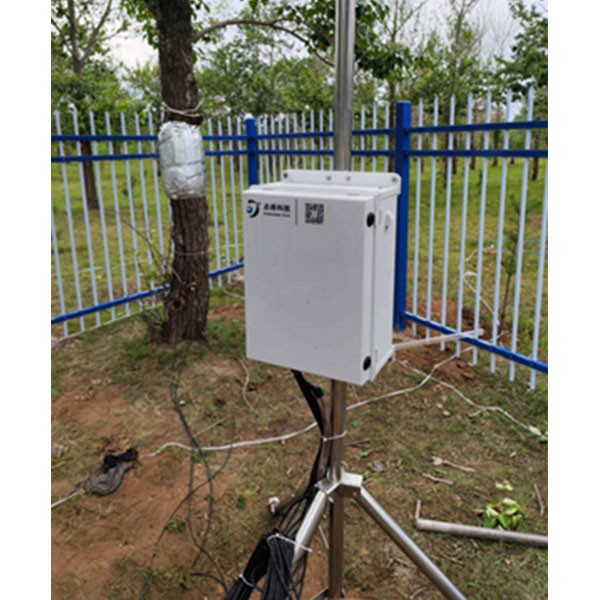

DJ-6393A插針莖流監測系統采用熱擴散式探針法原理測量莖流以獲得植物的耗水量。由于通常只加熱升高1℃-5℃，因而對作物無害。熱擴散式探針法原理被科學證明對絕大部分作物和許多樹種有效。莖流探頭無須標定，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。本系統傳感器為兩針傳感器。
系統特點：
·最大支持8個傳感器，傳感器數量可選1-8個。
·采用熱擴散理論，適合測量多種植物莖桿，且對植物無傷害。
·系統具有多種供電方式，交直流兩用或配太陽能電池供電。
·工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
·中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
植物莖流。
可擴展測量的參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、土壤水分、土壤溫度、土壤電導率、土壤水勢、總輻射、光合有效輻射等。
應用領域：
各大高校、科研機構用于氣象、環境監測、農林等諸多領域。
技術參數：
數據采集器 | ||
模擬輸入 | 支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
|
脈沖計數 | 8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
電壓激勵終端 | 2個(VX1, VX2) | |
開關12V | 2個(SW1, SW2) | |
數字I/O | 7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。 | |
通訊端口 | USB Type C 2.0 、RS232 、RS485 | |
輸入限制 | -100 to +2500 mV | |
模擬電壓精確度 | 注：精度規格不包括傳感器或測量影響 0℃至40℃時，±(0.04%的測量值+偏移量) 40℃to +70℃時，±(0.1%的測量值+偏移量) | |
ADC | 24位 | |
供電 | 16~32V（充電輸入，最大充電電流1.1A）直接供電12V | |
實時時鐘精度 | 每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通訊協議 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大掃描頻率 | 10Hz | |
CPU驅動/程序內存 | 50MB | |
內部存儲 | 50M內存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作溫度 | -40° 到+70°C（標準）； | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
莖流傳感器 | ||
適用范圍 | 用于連續測量木質植物的液流，探針支持易插拔，可重復使用。 |  |
適用樹木直徑 | >50mm | |
傳感器數量 | 4 | |
傳感器尺寸 | 針直徑：1.5mm； | |
加熱區 | 距針頂部20mm區域 | |
信號 | 模擬電壓信號（-100μV - +800μV） | |
對數據采集器的要求 | 3個差分通道，分辨率優于10μV | |
電力供應 | 莖流傳感器必須由恒流源（CCS）供電。一個 CCS 最多可為 3 個 SF-G 和/或 SF-L 傳感器供電，并且需要 85 mA x 12 V 連續供電。 | |
傳感器長度 | 5米，最大可延長至20米 | |
T200W-200AH (200W/200AH太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 200W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 200AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
